Elcometer易高 506拉拔式附著力試驗儀/拉拔儀
 ?????
產品描述
|
|
Elcometer 506 是輕巧，攜帶方便和易于使用的附著力測試儀,可提供模擬或數字附著力測試儀.適用于無論是在現場或在實驗室測量拉拔式附著力的涂層為50MPa（7250psi）。
Elcometer506的設計在旋轉手搖柄時, 可以確保在整個范圍內，輕松均勻的施加壓力,確�？芍貜�(fù)的結果，精確度為±1％。 |
|
|
Elcometer 506 快速連接14.2、20和50mm直徑的鍛模連接件和多樣附件,允許涂層附著力測試在平面，曲面，厚和薄基體 - 包括金屬，木材，混凝土和其他纖維材料。 |
|
|

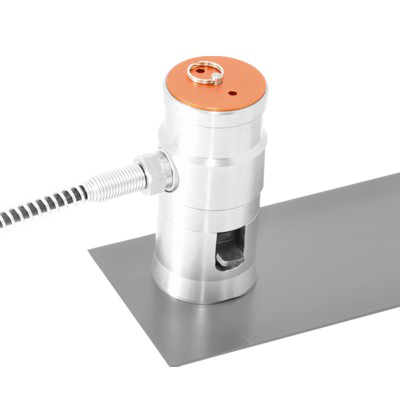

Elcometer506的測試頭（制動器）已被設計成小型，符合人體工程學和攜帶方便 -是單手測試涂層的附著力，即使是在笨拙或密閉空間的理想選擇。
垂直表面上??的安全測試也被考慮在內。使用磁性拉線夾附件,制動器可保持牢固-防止意外損壞周邊地區。 |
功能強大
適用于金屬、木材、混凝土和其他基體
堅固、輕巧—非常適合頻繁檢測
平穩施加的負荷，高達50MPa（7250psi）
靈活
易于使用的手持式設計
非常適合實驗室和現場使用
14.2、20和50mm（0.56、0.76和1.96”）直徑的可重復使用的鍛模
在小的、彎曲或平面上測量
讀數準確
測量范圍高達50MPa（7250 psi），精度為全部刻度范圍的±1%
耐用
密封型、重型，耐沖擊
防塵防水等級，相當于IP65
適用于極端環境
|
|
低粘合力基體的涂層檢測
在低粘合力基體上檢測涂層時，比如混凝土、木材或其他纖維材料，鍛模的表面面積需較大，以提高精度、可重復性和再現性。

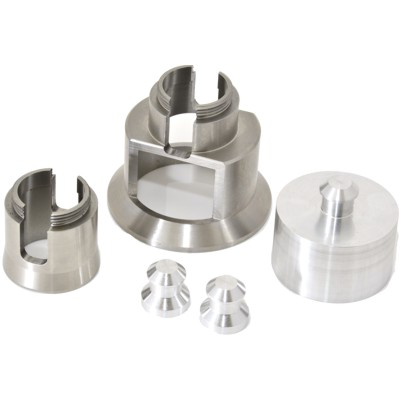

Elcometer 506混凝土附著力測試儀作為套裝或隨單個50mm附件（支撐環、鍛模、割刀）一起供應，此類附件可加入Elcometer 506儀器中。 |
|
|
如何防止脫膠脫落和內聚脫落
|
|
鍛模位置正確 |
鍛模和制動器
涂層
基體 |
鍛模位置不正確 |
|
|
|
|
表面和鍛模預處理
1. 選擇平坦的測試區，測試區需足夠大以放置附著力測試儀。
2. 研磨鍛模和表面，清除表面的灰塵—盡量降低“粘合”失敗風險。
緊固鍛模
3. 正確混合粘合劑，在整個鍛模面上均勻涂抹粘合膜。
4. 測試標準要求，需垂直測試面拉拔鍛模。因此，鍛模需附著在預處理的測試平面上（參見以下圖片）。給鍛模均勻施加壓力，確保鍛模面平行于測試面。
5. 從鍛模周圍去除多余的粘合劑，使其完全固化。固化過程中，在垂直表面上附著鍛模時，需使用測試帶。
6. 需要時，鍛模完全固化后，使用提供的鍛模割刀在鍛模周圍劃破涂層。
7. 連接制動器到鍛模上，開始測試。
評估附著力測試
拉拔測試若有效，涂層需至少覆蓋50%的鍛模面。如果儀器出現故障，鍛模上沒有涂層，或涂層僅覆蓋少于50%的鍛模面，拉拔測試無效，應重新測試。
當每層涂層均已脫落，鍛模和測試面板上留有相同的涂層，稱為‘粘合破壞’。
當涂層與另一層涂層的界面處脫落（鍛模上留有一層涂層，基體上留有另一層涂層），或基體上的涂層已脫落（鍛模上留有涂層，基體無涂層），會出現“脫膠”。
注：如果膠水脫落值高于指定值，可報告附著力已超出了單次測試的規定值。 |
附件
|
部件編號 |
產品描述 |
|
F506-20A |
Elcometer 506模擬附著力測試儀套件；20mm |
|
F506-20AC |
Elcometer 506模擬附著力測試儀套件；20mm—帶證書 |
|
F506-20D |
Elcometer 506數字式附著力測試儀套件；20mm |
|
F506-20DC |
Elcometer 506數字式附著力測試儀套件；20mm—帶證書 |
|
F506-50A |
Elcometer 506模擬附著力測試儀套件；50mm |
|
F506-50AC |
Elcometer 506模擬附著力測試儀套件；50mm—帶證書 |
|
F506-50D |
Elcometer 506數字式附著力測試儀套件；50mm |
|
F506-50DC |
Elcometer 506數字式附著力測試儀套件；50mm—帶證書 |
|
|
|
|
精確度 |
量程的±1% |
|
壓力等級 |
26 MPa (3800 psi) |
|
|
14.2mm(0.56”)鍛模 |
20mm(0.76”)鍛模 |
50mm(1.96”)鍛模 |
|
工作范圍 |
4至50MPa（600至7200psi） |
2至25MPa (300至3600psi) |
0.3至4MPa (50至580psi) |
|
刻度分辨率 |
模擬：0.1MPa (10psi)
數字式：0.01MPa(1psi) |
模擬: 0.1 MPa (10 psi)
數字式: 0.01 MPa (1 psi) |
模擬: 0.05 MPa (5 psi)
數字式:0.1 MPa (1 psi) |
|
儀器長度 |
290mm (11.5”) |
290mm (11.5”) |
290mm (11.5”) |
|
制動器高度
（配有支撐環） |
85mm (3.4”) |
85mm (3.4”) |
110mm (4.3”) |
|
儀器重量 |
1.8kg (4lb) |
1.8kg (4lb) |
2.0kg (4.4lb) |
|
套件重量 |
4kg (8.8lb) |
4kg (8.8lb) |
5.2kg (11.5lb) |
|
電池類型 |
2節LR6(AA)堿性干電池（僅限于數字式）電池壽命：2000個小時 |
|
包裝清單: |
|
20mm套件 |
帶20mm鍛模（x10）的Elcometer 506附著力測試儀、20mm鍛模標準支撐環、20mm鍛模割刀手柄、20mm鍛模割刀、Araldite標準兩部分環氧粘合劑（2 x 15ml軟管）、研磨墊、提箱、2節 LR6（AA）電池（僅限于數字式）、檢測證書和操作手冊。 |
|
50mm套件 |
帶50mm鍛模（x6）的Elcometer 506附著力測試儀、50mm鍛模標準支撐環、50mm鍛模刀桿、50mm鍛模割刀、Araldite標準兩部分環氧粘合劑（2 x 15ml軟管）、研磨墊、提箱、2 x LR6（AA）電池（僅限于數字式）、檢測證書和操作手冊。 |
# 使用帶14.2mm（0.56”）鍛模的模擬儀器時，20mm鍛�？潭茸x數乘以2。
標準:
ASTM D4541, ASTM D7234, AS/NZS 1580.408.5, BS 1881-207, DIN 1048-2, EN 12636, EN 13144, EN 1348, EN 1542, EN 24624,
ISO 16276-1, ISO 4624, NF T30-606, NF T30-062
|
